Пакет измерений


Пакет измерений это специально организованная структура данных для хранения оцифрованных измерений физиологических кривых из перечня кривых, допустимых для идентификации. Пакет измерений представляет собой набор данных для дальнейшей обработки в процедуре идентификации системы кровообращения. Кроме оцифрованных кривых в пакете измерений хранятся некоторые дополнительные данные, необходимые для идентификации, например масса тела и длительность сердечного цикла, наименование пакета.

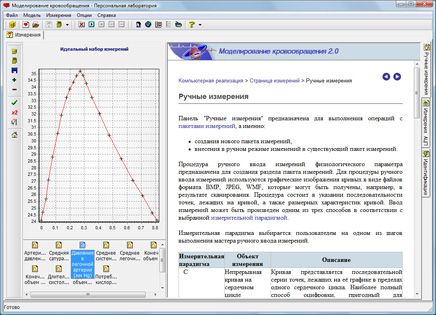

   Скриншот Пример отображения пакета измерений

В качестве основного формата файлов идентификационных упаковок нами выбран стандарт расширяемого языка разметки (Extensible Markup Language) XML. Данный формат в настоящее время принят в качестве стандарта для хранения структурированной информации в сети Интернет. Пакет измерений программно реализован именно в виде файла лабораторных данных формата XML.

Текущая версия программной реализации предлагает для размещения пакетов измерений следующие хранилища лабораторных данных.

   Лабораторные данные Лаборатория

  • Персональная лаборатория. Представляет собой хранилище персональных лабораторных данных пользователя. В ОС Windows является папкой с именем Heart model lab внутри папки Мои документы текущего профиля пользователя. Для пакетов измерений по умолчанию создается отдельная системная папка \Ident внутри персональной лаборатории. Внутри этой системной папки пользователь может создавать свои папки.

  • SQL лаборатория. Представляет собой хранилище лабораторных данных пользователей - членов рабочей группы. Реализована в виде базы данных в среде Microsoft SQL Server. Пакеты измерений хранятся в базе данных в виде наборов данных, по структуре аналогичных XML-файлам файловой системы. Внутри SQL лаборатории пользователи могут создавать папки, образующие иерархическую структуру.

  • Web лаборатория. Представляет собой хранилище лабораторных данных, размещенное на Web-сервере для общего использования в сети Интернет. Данные здесь размещаются модератором Web лаборатории.

  • Файловая система. Пользуясь этим способом хранения пакетов измерений, пользователь самостоятельно организует хранение своих данных, используя возможности файловой системы своего ПК. Папки с данными могут создаваться произвольно.

На странице измерений открытый пакет измерений отображается в виде набора графиков кривых, входящих в этот пакет. Выбор отображаемой кривой осуществляется щелчком мыши по соответствующей пиктограмме в нижней части панели отображения. Наименование пакета отображается в верхней части панели отображения.

   Действия пользователя Действия пользователя
Действие "Открыть пакет измерений"

На странице измерений пакет измерений может быть открыт при выполнении действия "Открыть пакет измерений" на вкладке "Идентификация" (для выполнения процесса идентификации) и на вкладке "Ручные измерения" (для ручного редактирования пакета измерений).
