Методика идентификационного эксперимента

Идентификационный эксперимент на модели состоит в выполнении следующих этапов и шагов.

Каждый идентификационный эксперимент выполняется по следующему примерному алгоритму.

   Алгоритм Текст алгоритма
1. Измерения
Шаг 1. Выбор системы измерений
Шаг 2. Снятие измерений
Шаг 3. Сохранение измерений
2. Процедура идентификации
Шаг 4. Открытие измерений
Шаг 5. Выполнение идентификационного процесса
Шаг 6. Сохранение результатов идентификации
3. Анализ и воспроизведение результатов
Шаг 7. Открытие модели с идентифицированными параметрами
Шаг 8. Проведение модельного эксперимента с идентифицированными параметрами
Шаг 9. Завершение эксперимента

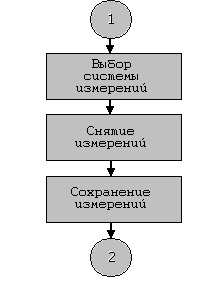

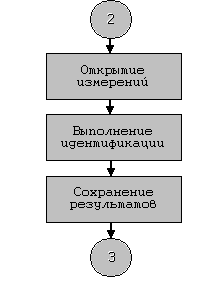

   Диаграмма Схема алгоритма идентификационного эксперимента

   Компьютерная реализация Компьютерная реализация
№ Шаг Действия пользователя
1. Выбор системы измерений
Выберите систему измерений в соответствии с рекомендациями, изложенными в теме "Измерения". Если выбранная система измерений содержит данные, снимаемые при помощи АЦП, то настройте параметры АЦП в соответствии с темой "Настройка параметров АЦП".
2. Снятие измерений
В соответствии с выбранной системой измерений выполните процедуру снятия измерений.
3. Сохранеие измерений
Сохраните пакет измерений, полученный в результате процедуры снятия измерений в в соответствии с рекомендациями по хранению измерений.
4. Открытие измерений
При необходимости выполните действие - "Параметры процесса идентификации". В диалоговом окне параметров идентификации выберите вид функционала идентификации в соответствии с выбранной системой измерений и темой "Критерии оценки". Выберите метод решения задачи идентификации (для решения практических задач рекомендуется выбрать метод случайного глобального поиска). Откройте новую страницу измерений нажатием кнопки на главной панели управления. На вкладке "Идентификация" страницы измерений откройте пакет измерений нажатием кнопки - "Открыть пакет измерений".
5. Выполнение идентификационного процесса

Нажатием кнопки начните выполнение идентификационного процесса. Наблюдайте за графическим отображением многошагового итерационного процесса приближения модельных измерений к измерениям, снятым с объекта. Процесс требует высокопроизводительного компьютера и может продолжаться довольно длительный промежуток времени. Процесс выполняется в фоновом режиме и позволяет выполнять другие операции с программой. Дождитесь окончания выполнения процесса. Принудительное прерывание идентификационного процесса кнопкой не дает возможность сохранения и дальнейшего использования результатов идентификации.

6. Сохранение результатов идентификации
Успешное завершение идентификационного процесса открывает доступ к кнопкам - "Сохранить идентифицированную модель" и - "Открыть идентифицированную модель" . Для дальнейшего повторного использования результатов идентификации нажмите и сохраните идентифицированную модель.
7. Открытие модели с идентифицированными параметрами
Открыть окно моделирования с параметрами математической модели можно с вкладки "Идентификация" нажатием кнопки открытия идентифицированной модели на этой странице. Если ранее идентифицированная модель была сохранена в лаборатории, то её можно открыть действием - "Открыть модель" на главной панели управления.
8. Проведение модельного эксперимента с идентифицированными параметрами
Проведите модельные эксперименты с идентифицированной моделью согласно методики модельного эксперимента.
9. Завершение эксперимента Для завершения эксперимента нажмите кнопку - "Закрыть страницу измерений"
